Crystallized BDI-DC Siries Semi-Custom

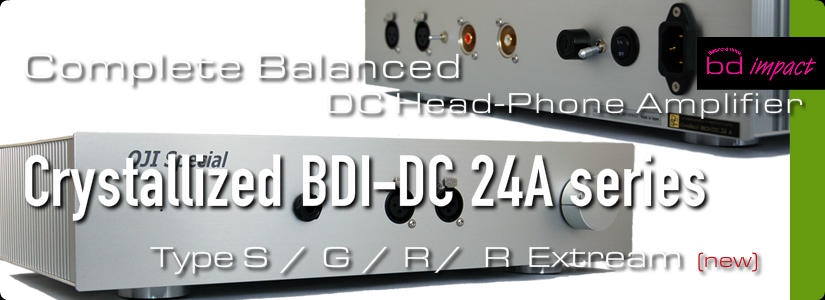

BDI-DC24A S /G /R 2013/5/11 発売
Complete Balanced Head-Phone DC Amplifier

「共通インピーダンスの排除」と「回路の対称性」 追求

Crystallized BDI-DC24Aはバランスヘッドフォン再生システムで重要な 「共通インピーダンスの排除」と「回路の対称性」を信号経路だけで無く、回路外からの影響も含め様々な角度から理想を追求。

本シリーズは弊社の高精度計測技術やカスタム製作の経験を生かし、高精度アンプにとって有害な共通インピーダンスの排除を目的とする基板設計手法や高精度回路を生かす高性能部品選択など、緻密さが要求されるハイエンドヘッドフォンのために特別なアナログサーキットテクノロジにて構築されております。


回路は新開発のDCアンプを採用。トロイダルトランスを左右独立で使用した大容量電源でドライブし超低域までフラットに再生する性能はもちろんのこと、音質劣化や不安定要素となる入出力のカップリングコンデンサー、回路調整用ボリュームや内部コネクタなどの接点までも徹底的に排除。
 またDCアンプを生かし切るために信号経路には厳選した東京光音電波製の高音質アッテネータを使うなど配線素材やコネクタにもハイエンド素材を厳選して搭載いたしました。

また昨今問題となっているデジタル機器などから発生する電磁波やノイズの影響を徹底的に遮断するために素材も吟味。総アルミ二重シャーシケース、ステンレスネジを使用するなど非磁性体化を徹底的に行い、磁気やノイズの影響を遮断しております。

 ハイエンドヘッドフォンをターゲットとし、鳴らしにくいハイインピーダンスタイプからローインピーダンスまで十分なドライブ能力を有しながら、源流を感じさせる色つけの無さとSN感の良さ、さらに繊細な表現力のための低出力時のクオリティを重視した音質設計になっています。



バランスアンプとして音質劣化要因を徹底排除

超広帯域アンプ

ハイレゾ音源、DSD音源、スーパーデジタルオーディオに対応する超広帯域アンプ。24-10.jpg信号回路通過コンデンサー無し。写真は電源用コンデンサー
入出力に音質劣化となるカップリングコンデンサーを一切通さない ハイスピード完全直結DCアンプ 4台構成。可聴帯域より遙かに広帯域となる DC直流から100KHz以上にわたる広帯域をサポート。リスニング帯域での徹底した完全バランス化を目指しています。RCAライン入力からのバランス変換にも左右独立電源ハイスピード変換入出力完全DC構成アンプを採用しており左右の影響も排除しております。(BDI-DC24A-G 及び R)

ロスレス追求構造

 音質劣化の原因で排除不可能な接点となるアッテネータは 放送局など業務でDSC_4362.jpg東京光音電波製 アッテネータ絶対的な信頼のある東京光音電波製の高音質アッテネータを採用。4台の各アンプごとの影響を排除するために4連シールドタイプを採用。プロフェッショナルな環境で稼働する一流の操作感も堪能いただけます。
また 内部配線は製作しやすさではなく、音質を第一に追求。
信号の流れに沿う、最短の配線を心がけ各アナログ結線には高品質OFCワイヤー使用のシールド線を使用し、アンプや電源の影響など様々な影響の排除と高音質を考慮しております。 さらに コネクタは徹底的に排除し、接触抵抗を極限まで減らしています。

共通インピーダンスを排除する大容量左右独立電源

BDI-DC24-004.jpgR  ダブル強化電源電源は、バランスヘッドフォンで最も大切な左右の共通インピーダンス排除のため左右完全独立。
2台の大容量トロイダルトランスと高速整流素子を搭載した大容量電源回路、そして 高速対応のための低インピーダンス出力回路から構成される電源にきわめて近くに配置されたDCアンプが理想的なヘッドフォンドライブをサポートします。

非磁性体構造精密加工ケース

鉄などの磁性体は漏れ磁束の誘導などハイエンドオーディオ再生にとって様々な問題を引き起こします。特にハイエンドヘッドフォン再生では微細な各アンプの干渉なども排除しなければなりません。BDI-DCシリーズではシャーシはもちろん基板取り付けスタッドやネジ一本に至まで徹底的に非磁性体化を追求。※1BDI-DC24-001.jpg空気孔もステンレスメッシュ使用
ケースは安定した動作に貢献する放熱効果の高い極厚オールアルミ製。加工は高精度切削加工で歪みを排除し、コネクタなどの取り付け歪みの発生を抑え安定した接続をサポートします。また最低2mm厚の極厚シャーシを使用して磁気、熱、ノイズ、振動などの影響を遮断。
アルミニウムは一般的な鉄のシャーシに比べ比重は約37%の軽量にもかかわらず製品重量は5.2Kg(BDI-DC24A-G)と放熱効果や安定化、強度も併せ持った十分な重量に仕上がっております。


高電圧対応 (R2オプション)

117V,200V、240Vなど 高い電圧でドライブする音はまた別の趣があり、海外仕様BDI-D24A-R2.jpg100V/200V切り替え仕様 -R2を使うオーディオマニアの方も多いです。

OJI Specialでは 様々な電圧に対応するオプションを用意しております。

logo1.jpg切削加工 OJI Special ロゴ

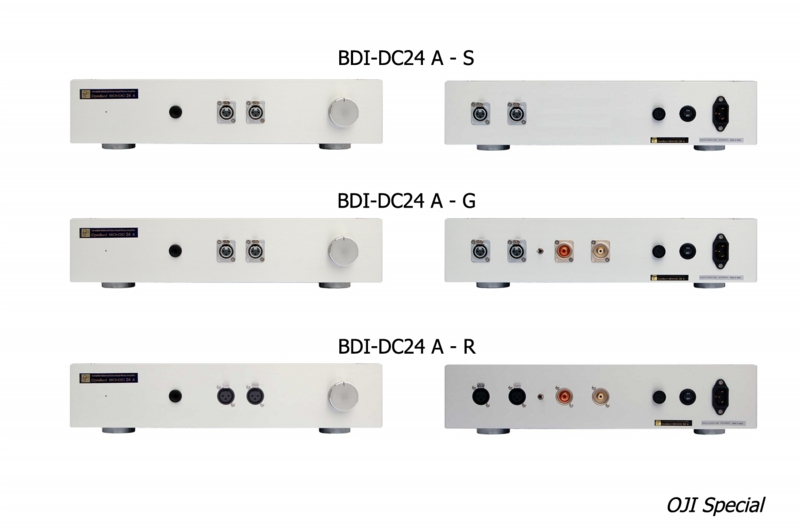

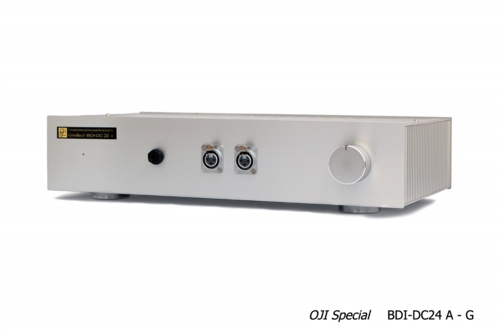

外観


仕様内容

型 番 BDI-DC24A-S BDI-DC24A-G BDI-DC24A-R
価格 ¥501,900-(2014/3/1改訂) ¥573,900(2014/3/1改訂) ¥615,000(2014/3/1改訂)
サイズ 430 (W) x 88 (H) x 231 (D) 5Kg 430 (W) x 88 (H) x 231 (D) 5.2Kg 430 (W) x 88 (H) x 231 (D) 5.2Kg
RCA入力 無し

ノイトリック 金メッキタイプ RCA アンバランス

ノイトリック 金メッキタイプ RCA アンバランス

シャーシ、外装ネジ オールアルミ高放熱タイプケース、ステンレスネジ ※1

オールアルミ高放熱タイプケース、ステンレスネジ※1

オールアルミ高放熱タイプケース、ステンレスネジ※1

ACインレット フルテック金メッキタイプ ACインレット

フルテック金メッキタイプ ACインレット

フルテック金メッキタイプ ACインレット

電源トランス 二重絶縁タイプ大容量トロイダルトランス30VAx2

二重絶縁タイプ大容量トロイダルトランス30VAx2

二重絶縁タイプ大容量トロイダルトランス30VAx2

電源構成 大容量 電源

大容量 強化電源

ダブル強化 電源

電源 AC100V 50/60Hz 40W

AC100V 50/60Hz 40W

AC100V 50/60Hz 40W

アンプ部回路部品 高品質プレート抵抗

高品質プレート抵抗

高品質プレート抵抗

バランスアンプ 入出力完全DC構成ハイスピードアンプ

入出力完全DC構成ハイスピードアンプ

入出力完全DC構成ハイスピードアンプ

RCA入力 無し

ノイトリック 金メッキタイプ RCA アンバランス

ノイトリック 金メッキタイプ RCA アンバランス

アンバランス

入力回路

無し

電源左右完全独立構成入出力完全DC構成アンプ


電源左右完全独立構成入出力完全DC構成アンプ


アンバランス

ゲイン

6dB

6dB

入力セレクタ 無し

バランス / アンバランス

バランス / アンバランス

バランス入力 ノイトリック ハイエンドタイプ 金メッキ XLR

ノイトリック ハイエンドタイプ 金メッキ XLR

フルテック ロジウムメッキ ハイエンド XLR

アッテネータ 東京光音電波製シールドタイプ高音質4連アッテネータ

東京光音電波製シールドタイプ高音質4連アッテネータ

東京光音電波製シールドタイプ高音質4連アッテネータ

バランスアンプ 電源左右完全独立構成 入出力完全DC構成アンプ

電源左右完全独立構成 入出力完全DC構成アンプ

電源左右完全独立構成 入出力完全DC構成アンプ

バランスアンプ電圧ゲイン 8dB ※2

8dB ※2

8dB ※2

出力結線 銀メッキテフロンワイヤー結線

銀メッキテフロンワイヤー結線

銀メッキテフロンワイヤー結線

シングルエンド出力 絶縁タイプ 標準フォーンジャック

絶縁タイプ 標準フォーンジャック

絶縁タイプ 標準フォーンジャック

バランス出力 ノイトリック ハイエンドタイプ 金メッキ XLR

ノイトリック ハイエンドタイプ 金メッキ XLR

フルテック ロジウムメッキ ハイエンド XLR



※ BDI-DC24A -R Extream 仕様 645,840円 (59万8000円(税別)) は別途お問い合わせ願います。

(出力は従来比で50%以上アップ、内部配線のシールドを強化など)
既にお持ちの機種が BDI-DC24A -Rの場合は アップグレード可能です。 (54,000円 (税別50,000円)



※1 一部補強材料として鉄部材使用あり
※2 ゲインは カスタム調整可能です。 発注時 ご要望が有れば お打ち合わせ 出来るだけ対応いたします。
※3、仕様は 性能向上等のため 予告なく変更することがあります。予めご了承願います。
※4 本製品は 受注生産 カスタム製品のため 発注時 仕様確認をして製作いたします。

リファレンスオプション

AC200V仕様等の特別仕様あり 詳細は お問い合わせ願います。

リファレンスコバルト電源ケーブル


リファレンス スパイクタイプインシュレータ
